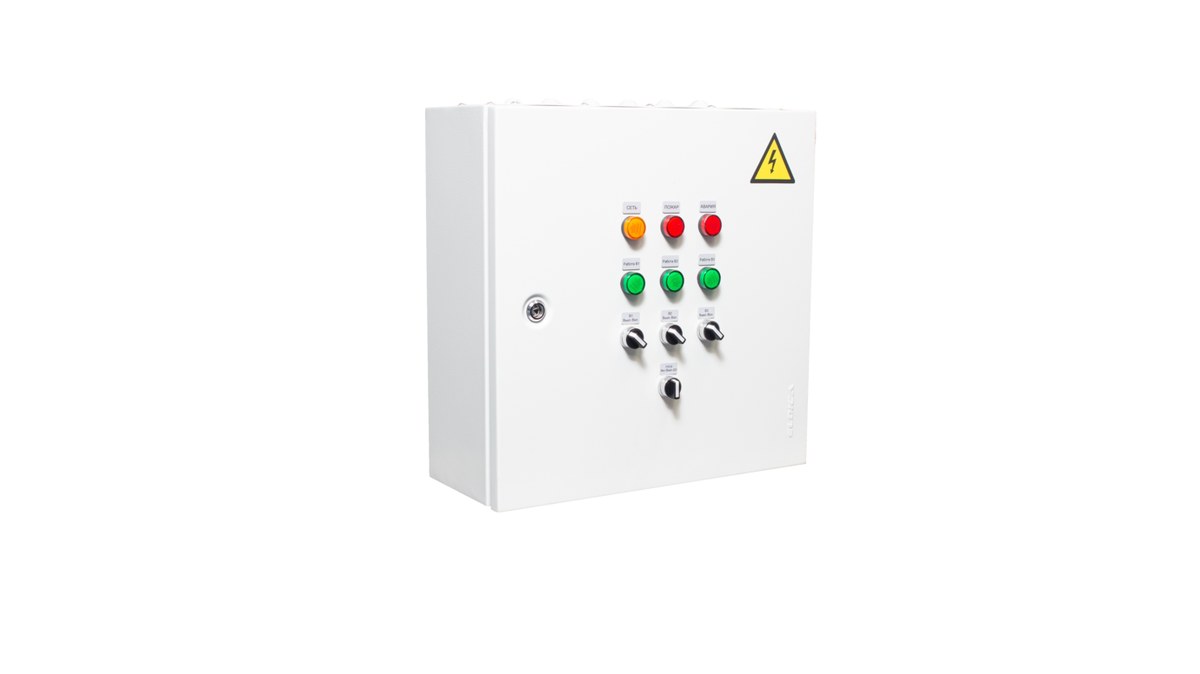

Шкаф систем автоматического управления ШСАУ АВО

Шкаф систем автоматического управления ШСАУ АВО предназначен для управления агрегатами воздушного отопления АВО. Шкафы типовые, с жёстко определённым функционалом, заказываются по маркировке — без технического задания и опросного листа.

Технические характеристики

Конструкция

Шкаф изготавливается по ТУ 4236-037-4014153-01 и построен на релейной схеме без применения программируемого контроллера. Конструкция моноблочная: автоматика и силовая часть собраны в общем корпусе, что уменьшает число монтажных узлов на объекте. Область применения — административно-бытовые комплексы, жилые помещения, торговые комплексы и помещения производственного назначения.

Сетевой фидер, силовые выходы на управляемые устройства и внешние связи вводятся в шкаф через кабельные вводы в верхней стенке. Шкаф оснащён запираемой дверцей с органами управления и индикации. Климатическое исполнение — УХЛ3, УХЛ4 или ТС4 по ГОСТ 15150, степень защиты металлического корпуса IP54 по ГОСТ 14254-2015.

Принцип работы

Шкаф включает и выключает вентилятор агрегата воздушного отопления, отрабатывает команды по температуре и защищает электроприёмники от аварийных режимов. Логика работы задана на заводе, поэтому на объекте выполняется только подключение питания, силовых линий к агрегатам и внешних сигналов; текущее состояние показывает индикация на дверце.

Исполнения и обозначения

Как подобрать

• Модель и количество агрегатов воздушного отопления АВО
• Суммарная электрическая нагрузка подключаемого оборудования
• Вид климатического исполнения: УХЛ3, УХЛ4 или ТС4 по ГОСТ 15150
• Условия в помещении установки шкафа и требуемая степень защиты
• Перечень внешних связей и датчиков, заводимых в шкаф

Монтаж и обслуживание

• Шкаф навешивают в помещении с температурой от −5 до +40 °С, вне зоны прямого попадания влаги
• Кабели вводят через вводы в верхней стенке шкафа, сохраняя степень защиты корпуса
• Перед пуском проверяют затяжку клемм и соответствие схемы подключённым агрегатам
• Работу органов управления и индикации проверяют при пусконаладке на каждом режиме
• В эксплуатации дверцу держат запертой, доступ внутрь — только при снятом напряжении

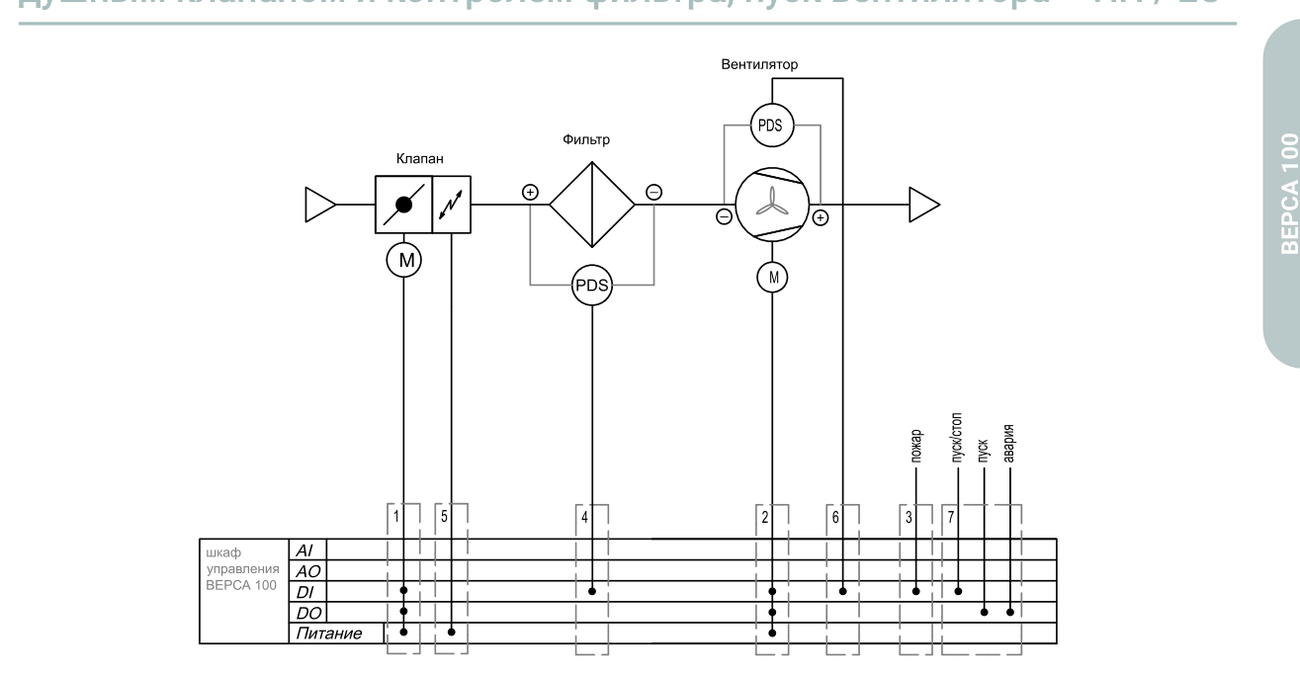

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
