Устройства перекрытия вентиляционных каналов УПВК

Устройства перекрытия вентиляционных каналов УПВК защищают здание от воздействия воздушной ударной волны. Их устанавливают в местах забора наружного и удаления вытяжного воздуха, где ударная волна способна проникнуть в вентиляционную сеть.

Технические характеристики

Конструкция

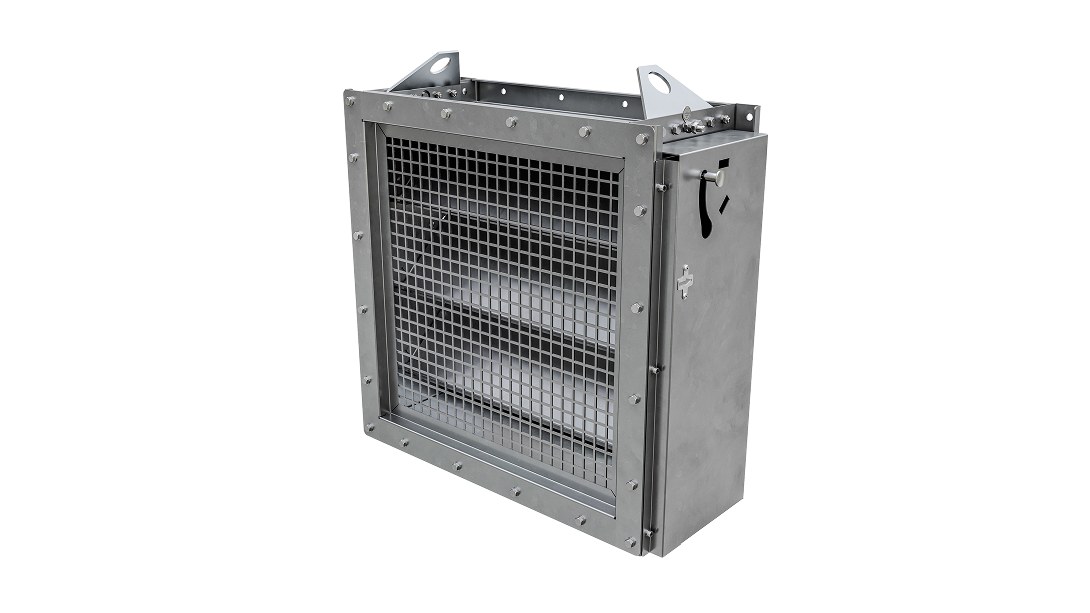

УПВК состоит из сварного четырёхстенного коробчатого корпуса и лопаток поворотного типа, вращающихся в подшипниковых узлах. Устройство изготавливается в канальном исполнении и имеет два присоединительных фланца. Защитная сетка предотвращает попадание в УПВК посторонних предметов, способных заблокировать срабатывание лопаток в момент прохождения волны.

Устройства выпускаются в трёх основных исполнениях по ориентации потока и воздействию взрывной волны: исполнение 1 — движение ударной волны и рабочей среды сонаправленное, исполнение 2 — противонаправленное. Материал изготовления — нержавеющая сталь либо низколегированная сталь с последующим окрашиванием. Возврат лопаток в рабочее положение производится вручную, монтажным ключом.

Принцип работы

В обычном режиме лопатки находятся в рабочем положении, и устройство пропускает приточный или вытяжной воздух как обычный участок канала. При приходе воздушной ударной волны лопатки под её действием захлопываются и отсекают вентиляционный тракт от наружной среды, сохраняя механическую прочность и работоспособность конструкции здания.

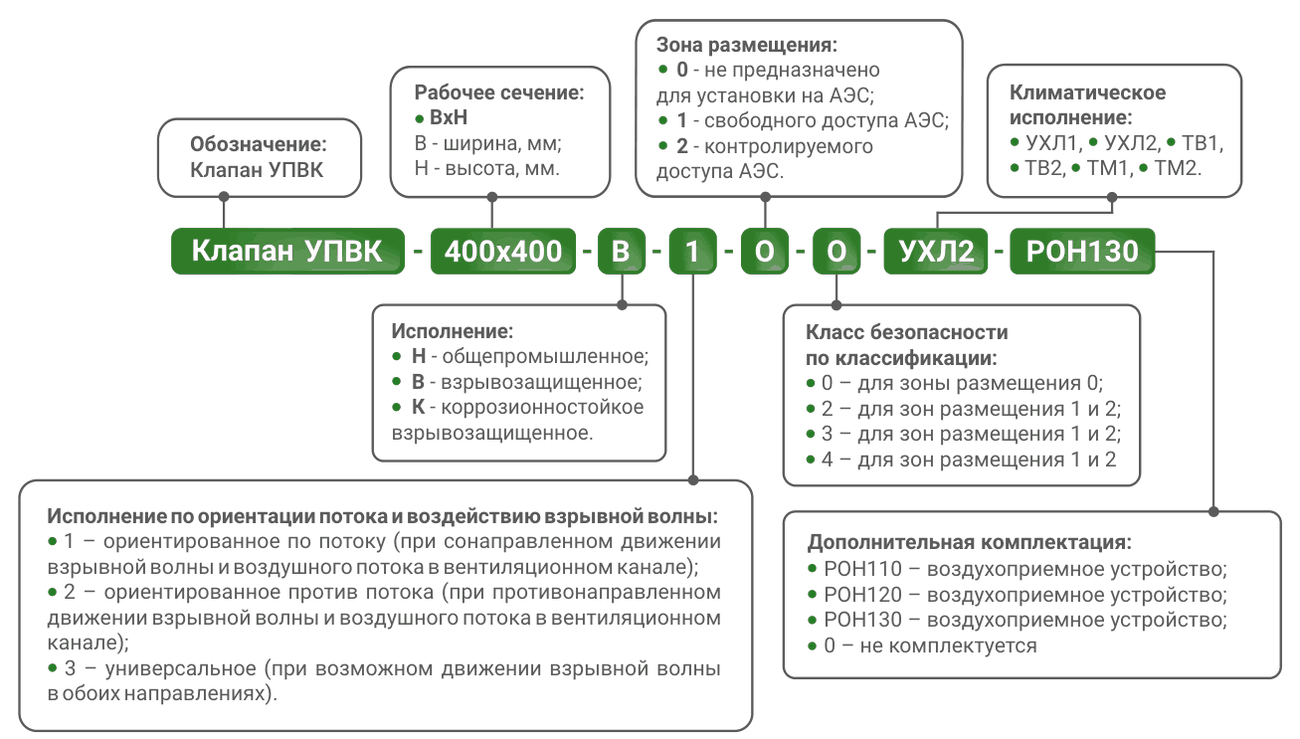

Исполнения и обозначения

Как подобрать

• Взаимная ориентация рабочего потока и воздушной ударной волны — исполнение 1 или 2
• Расход воздуха и присоединительный размер сечения канала
• Расчётные параметры воздействия ударной волны для защищаемого объекта
• Материал корпуса: нержавеющая сталь или низколегированная сталь с окраской
• Место установки — узел забора наружного или удаления вытяжного воздуха

Монтаж и обслуживание

• Монтаж в разрыв канала на два присоединительных фланца, строго по схеме ориентации исполнения
• Устройство устанавливают в тракте забора или выброса, ближе к наружной ограждающей конструкции
• Защитную сетку не демонтируют — она исключает блокировку лопаток посторонними предметами
• После срабатывания лопатки возвращают в рабочее положение вручную монтажным ключом
• Периодически осматривают подшипниковые узлы, чистоту сетки и свободу хода лопаток

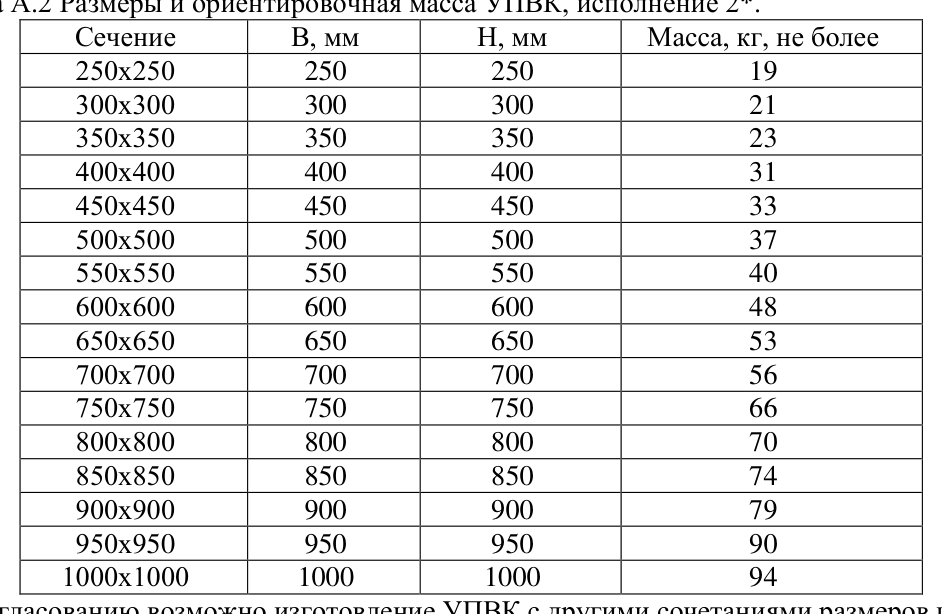

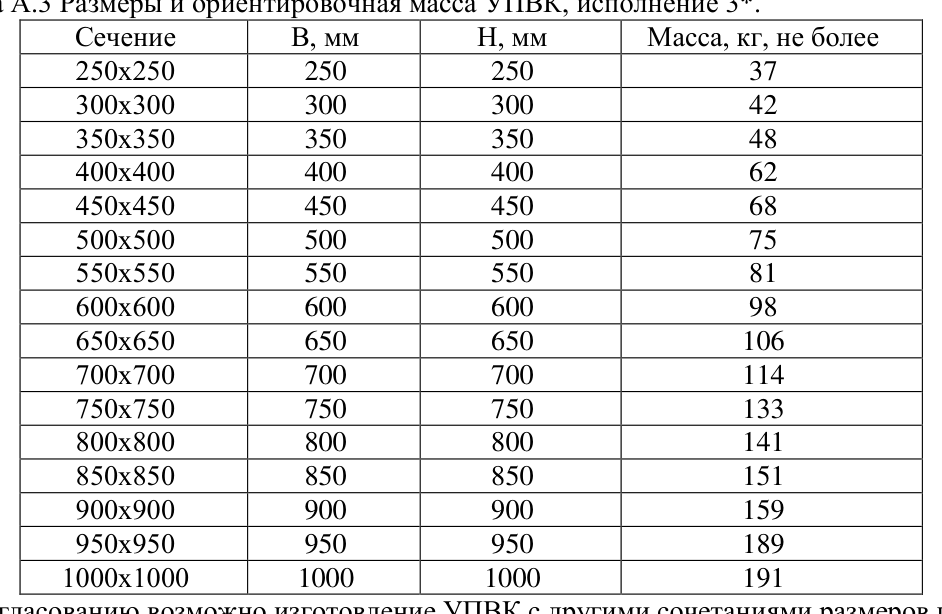

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
